Bauanleitung für die Herstellung eines Windspiels
mit 2 Kugellagern.
Publiziert am 7. September 2013 von Siegfried

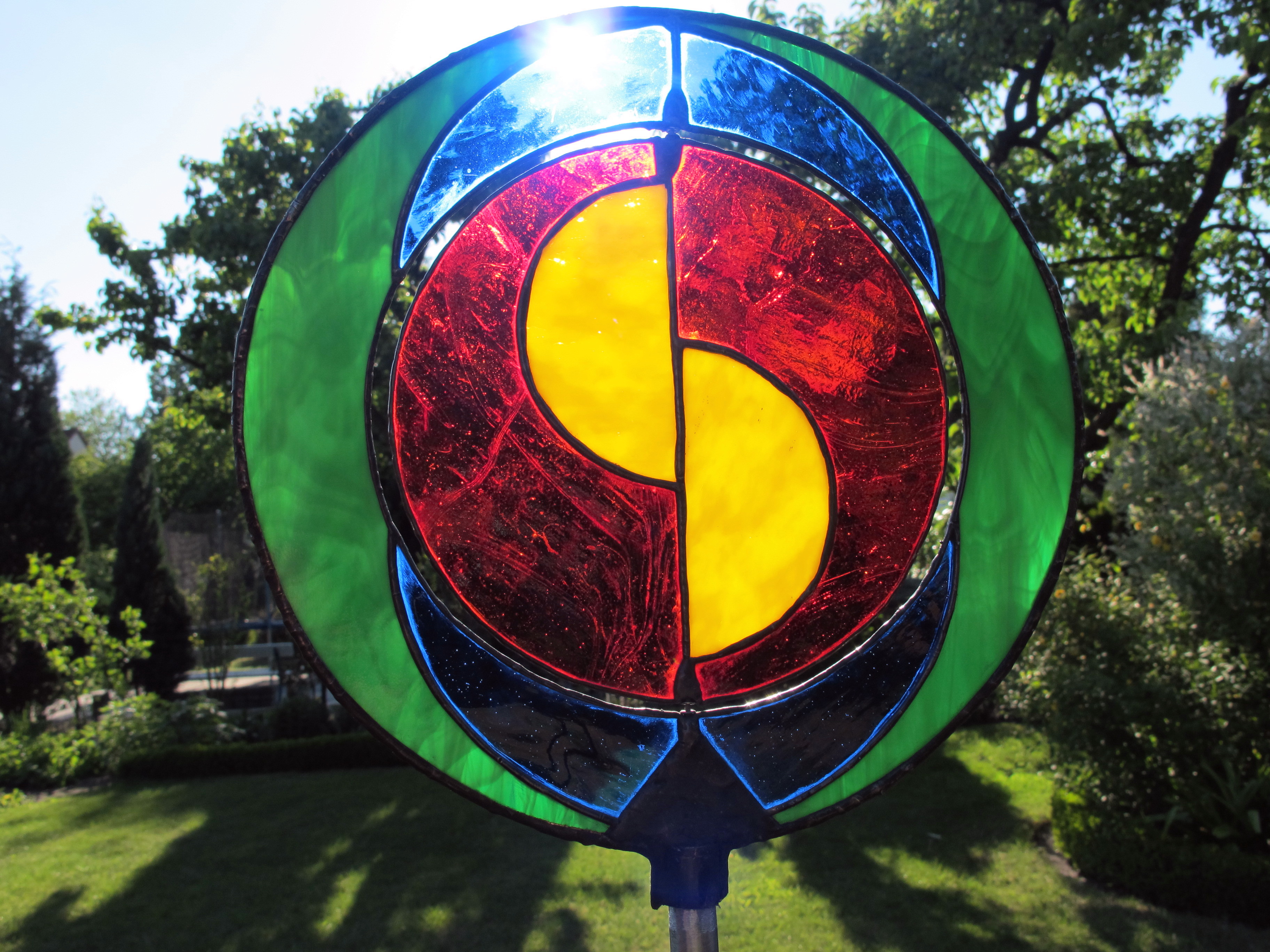

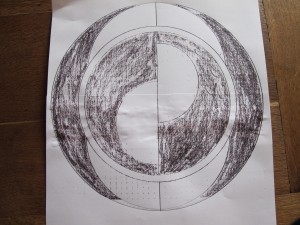

Es gibt sicherlich viele Möglichkeit um ein Windspiel herzustellen. Als erstes stelle ich mir verschiedene kleine Zeichnungen nach meinen Ideen her.

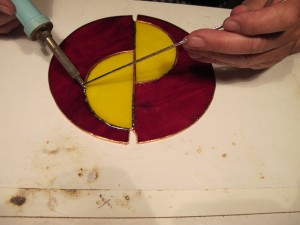

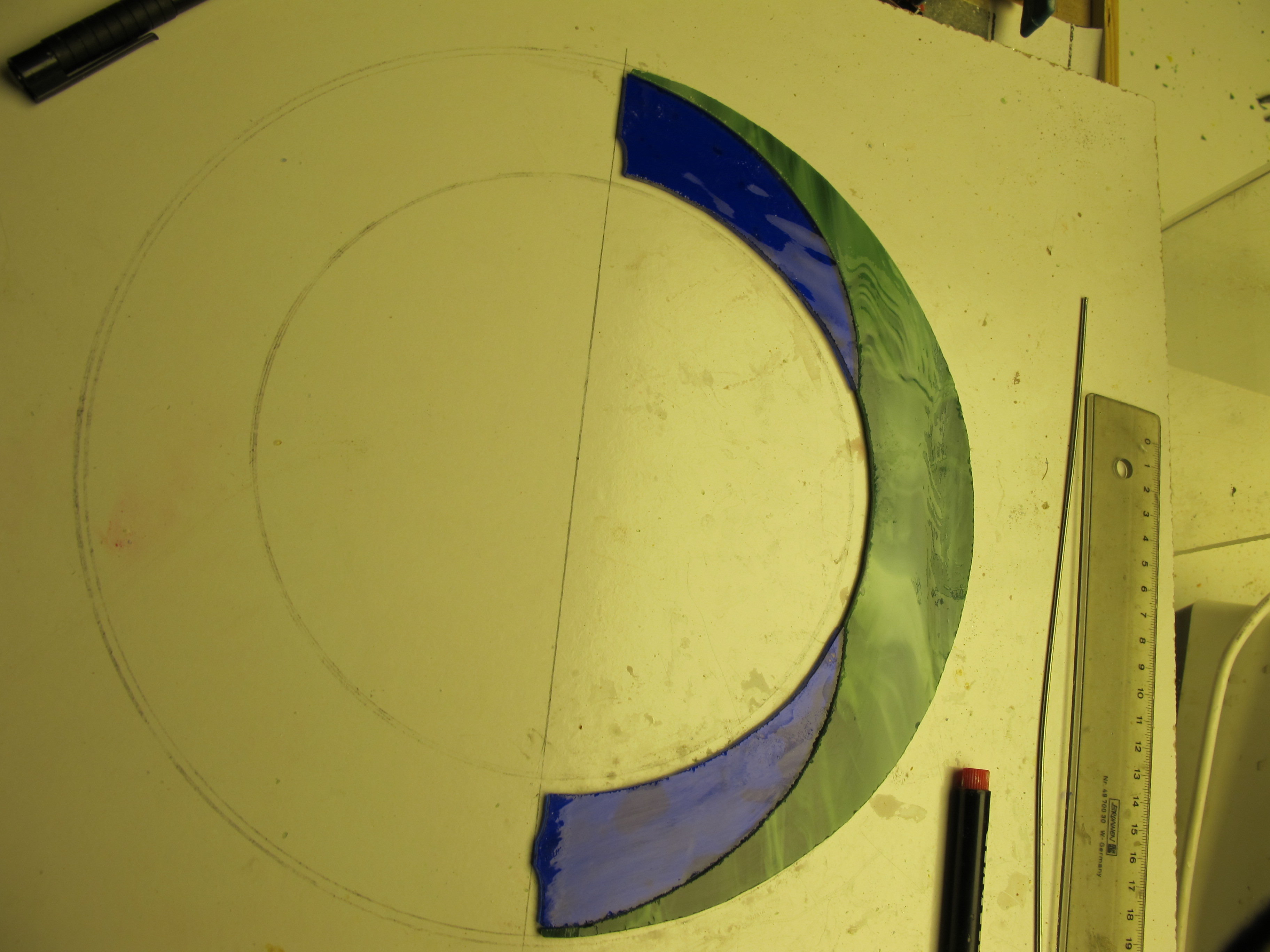

Anschließend zeichne ich ein Muster, in Original Größe. Als Basis für die Umsetzung von meiner Zeichnung zum Windspiel, habe ich zwei Kopien meine Zeichnungen ausgedruckt. Eine Kopie verwende ich um die Glaseinzelteile des Wind- spiels herzustellen. Die andere Kopie wird dazu benutzt, um die geschnittenen und geschliffenen Glasteile passgenau auf die Kopie zulegen. Nachdem die Glasteile mit Kupferfolie umwickelt sind, können die Nähte verlötet werden. Herstellung der Lagerung. Für die Kugellagerwelle verwende ich 6mm (Durchmesser) und 90mm langes Messing Rundmaterial. Auf einer Seite der Lagerwelle, schneide ich mit einer Gewindeschneidmutter ca. 40 mm lang 6mm Gewinde. Auf der anderen Wellenseite werden zwei Kugellager im Abstand ca. 50 mm aufgeschrumpft.

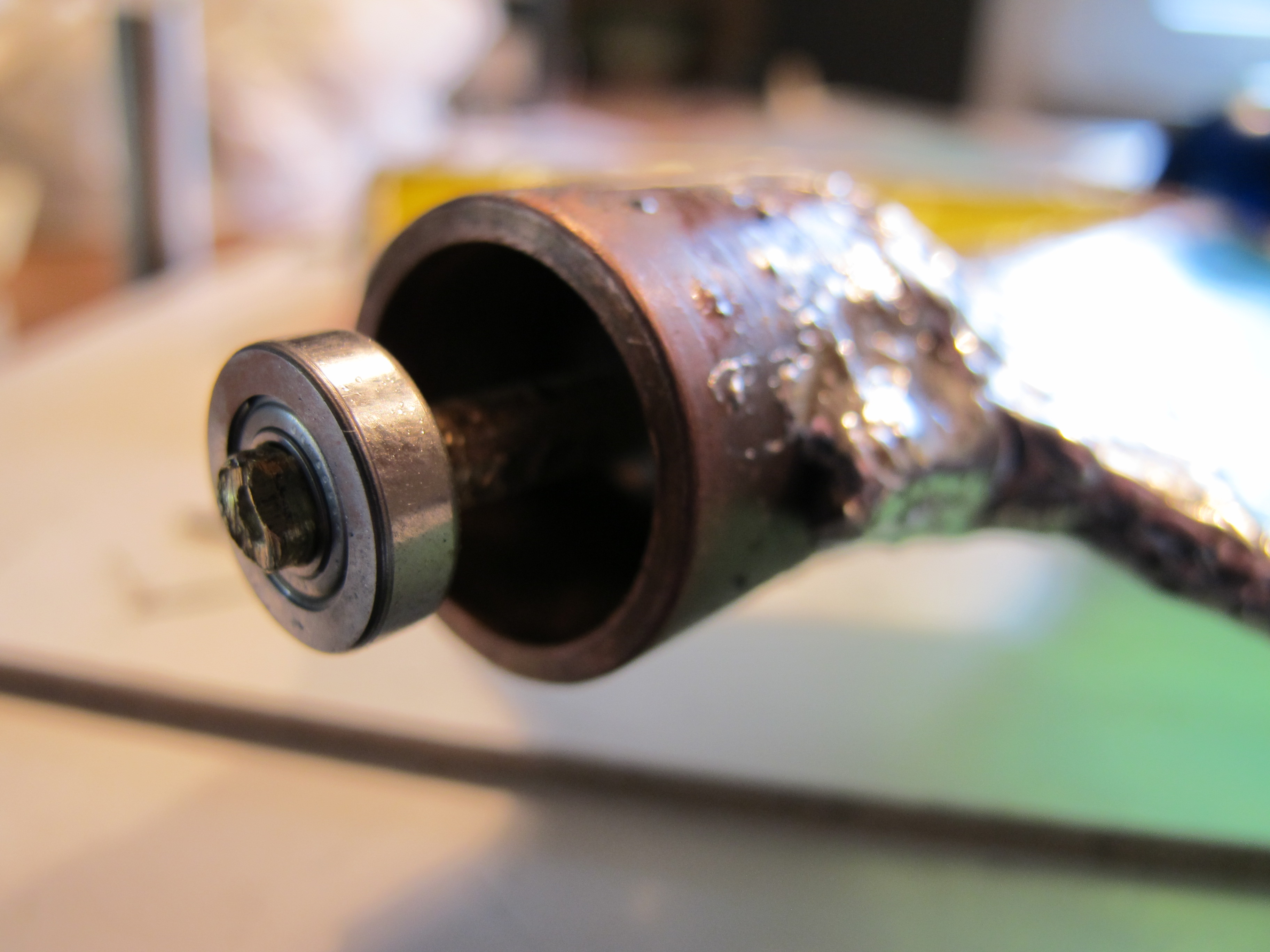

Für Regenschutzkappe verwende ich Kupfer-vollmaterial 22 mm oder 25 mm Durchmesser. Die Schutzkappe sollte ca. 30 mm lang sein und auf 18mm 25 mm lang aufgebohrt werden. In die restliche 5 mm der Regenschutzkappe schneide ich mit dem Gewindeschneider ein 6 mm Gewinde. Die Kugellagerwelle in die Regen-schutzkappe einschrauben und in das Windspiel einlöten.
Für das Standrohr des Windspiels, verwende ich 16 mm Nichtrostendes Rohr ( VA ) Die Kugellager sollten Passgenau in das Standrohr eingefügt werden. Als letzter Arbeitsgang poliere ich das Windspiel noch mit Autopolitur.
