Anleitung zur Herstellung eines Windspiels

Bau­an­lei­tung für die Her­stel­lung eines Wind­spiels mit 2  Kugel­la­gern.

Es gibt  sicher­lich vie­le Mög­lich­keit um ein Wind­spiel herzustellen.

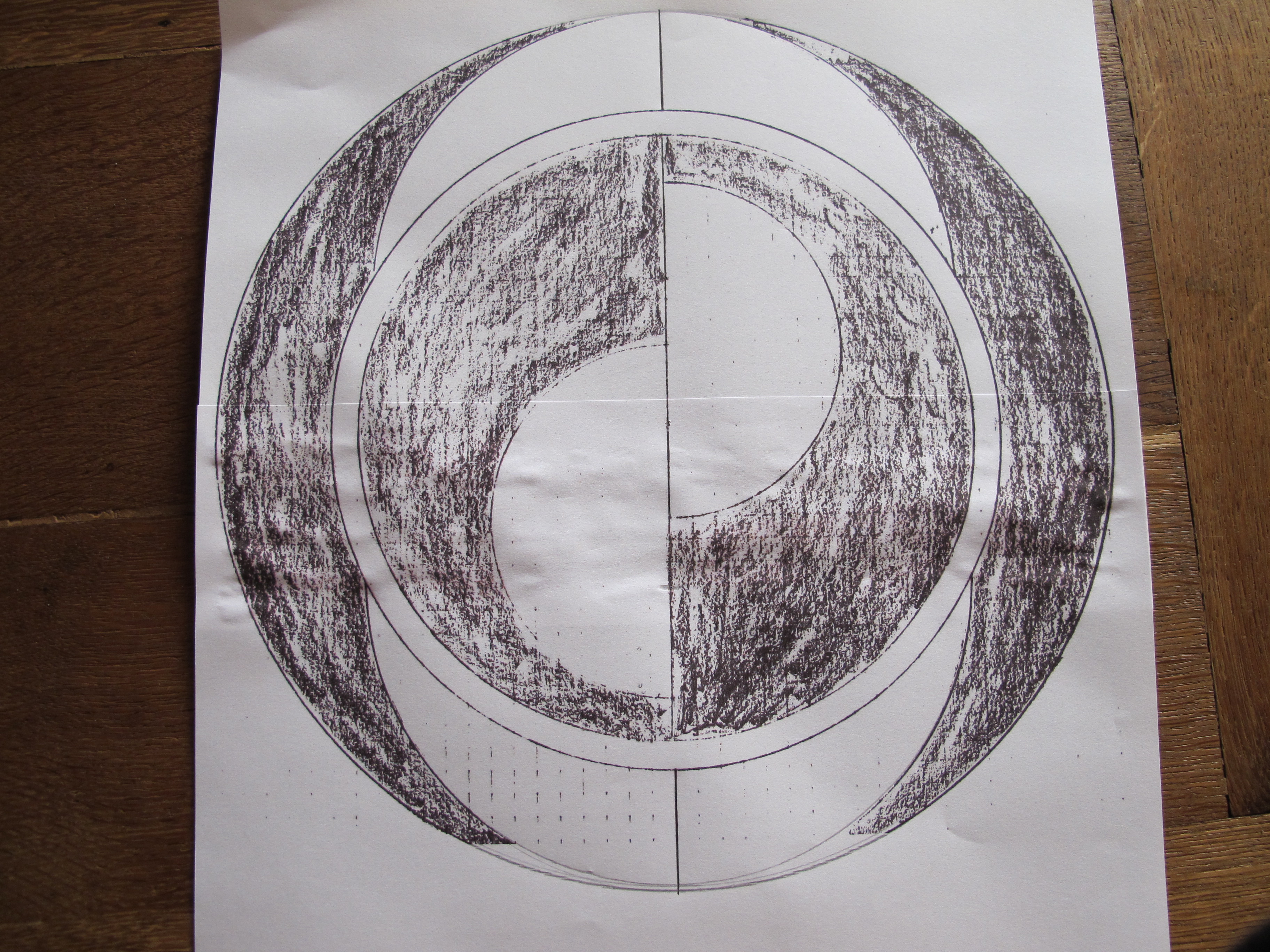

Als ers­tes stel­le ich mir ver­schie­de­ne  klei­ne Zeich­nun­gen IMG_6347nach mei­nen Ideen her. Anschlie­ßend zeich­ne ich ein Mus­ter, in Ori­gi­nal Grö­ße. Als Basis für die Umset­zung von mei­ner Zeich­nung zum Wind­spiel, habe ich zwei Kopien mei­ne  Zeich­nun­gen aus­ge­druckt. Eine Kopie ver­wen­de ich um die Glas­ein­zel­teile des Wind­spiels her­zu­stel­len. Die ande­re Kopie wird dazu benutzt, um die geschnit­te­nen und geschlif­fe­nen Glas­tei­le pass­ge­nau auf                                                           die Kopie zule­gen.                                                                                                                                                                                                                                                                                                     IMG_6355IMG_6353

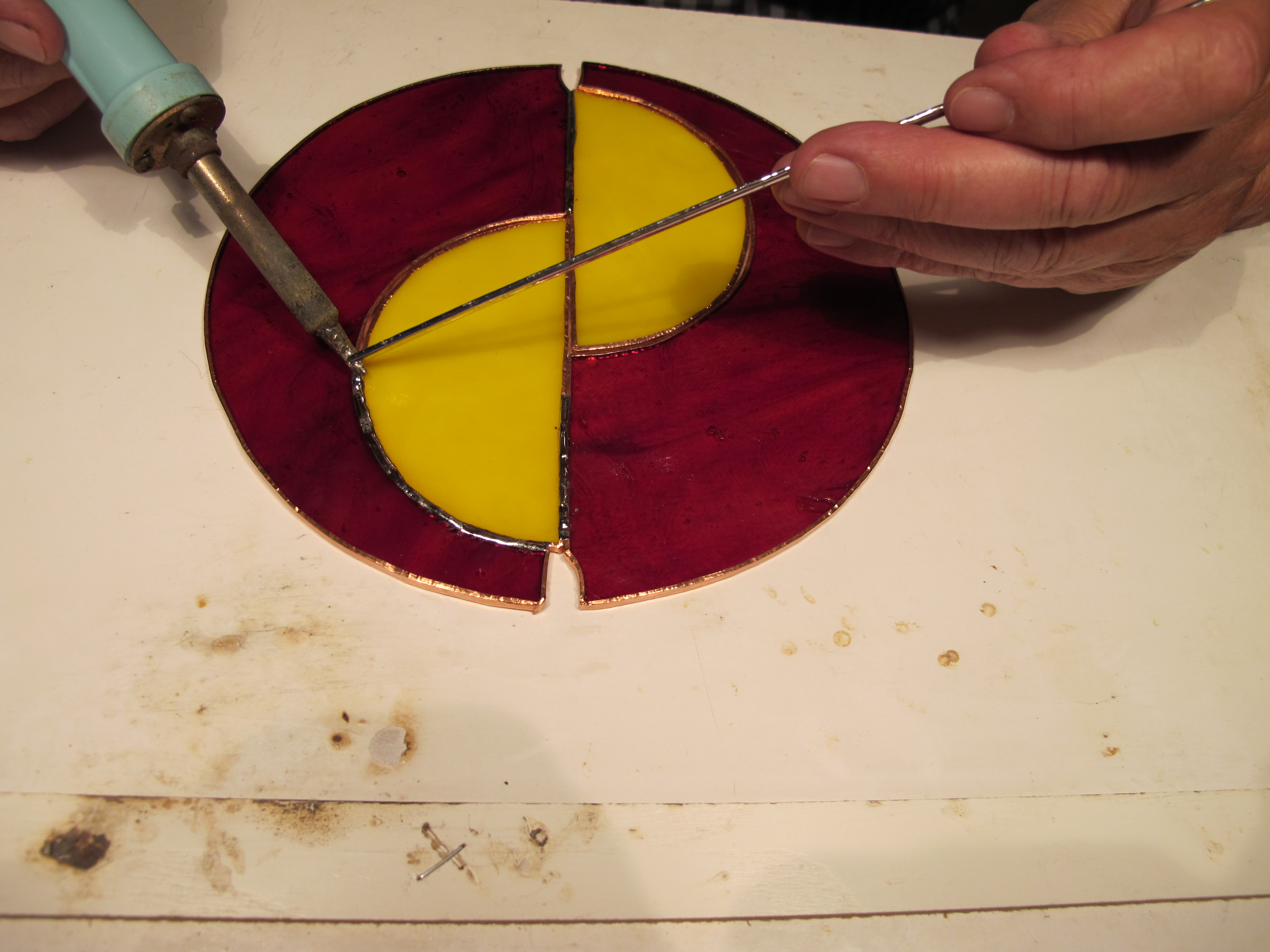

    Nach­dem die Glas­tei­le mit Kup­fer­fo­lie umwi­ckelt sind, kön­nen die Näh­te ver­lö­tet wer­den.

Her­stel­lung der Lage­rung.

Für die Kugel­la­ger­wel­le ver­wen­de ich 6mm (Durch­mes­ser) und 90mm lan­ges Mes­sing Rund­ma­te­ri­al. Auf einer Sei­te der Lager­wel­le, schnei­de ich mit einer Gewin­de­schneid­mut­ter ca. 40mm lang 6mm Gewin­de. Auf der ande­ren Wel­len­sei­te wer­den zwei Kugel­la­ger im Abstand  ca. 50mm aufgeschrumpft.

Für RegensIMG_6345chutz­kap­pe ver­wen­de ich Kup­fer­voll­ma­te­ri­al 22mm oder 25mm Durch­mes­ser. Die Schutz­kap­pe soll­te ca. 30mm lang sein und auf 18mm 25mm lang auf­ge­bohrt wer­den. In die rest­li­che 5mm der Regen­schutz­kap­pe schnei­de ich mit dem Gewin­de­schnei­der ein 6mm Gewin­de. Die Kugel­la­ger­wel­le in die Regen­schutz­kap­pe ein­schrau­ben und in das Wind­spiel ein­lö­ten.        Für das Stand­rohr des Wind­spiels, ver­wen­de ich  16mm Nicht­ros­ten­des Rohr ( VA )

Die Kugel­la­ger soll­ten Pass­ge­nau in das Stand­rohr ein­ge­fügt wer­den.                                   Als letz­ter Arbeits­gang polie­re ich das Wind­spiel noch mit Autopolitur.IMG_6385.1
